水泵性能曲線圖怎么看?如何看水泵性能曲線�?不少用戶在遇到水泵性能圖的時候往往感到困惑,這些曲線到底意味什�,下面就有我來講解下究竟該怎么看水泵的性能��
水泵的性能參數,標志著水泵的性能。但各性能參數不是孤立�、靜止的,而是相互聯系和相互制約的。對于特定的水泵,這種聯系和制約具有一定的規律性。它們之間的變化規律,通常用曲線表�,稱之為水泵性能曲線。水泵性能曲線是通過試驗方法繪出的,也稱為實驗性能曲線。通常將水泵的轉速n作為常量,揚程H、軸功率P、效�η和允許吸上真空高度H,或必需空化余量(NPSH)r隨流量Q而變化的關系繪制成Q-H� Q-p,、Q-η、Q-H,或Q-(NPSH�,曲��
充分了解水泵的性能,熟悉性能曲線的特�,掌握其變化規律,對合理選型配套、正確確定水泵的安裝高度、調節水泵運行工況、加強泵站的科學管理等極為重��
一、Q-H水泵性能曲線

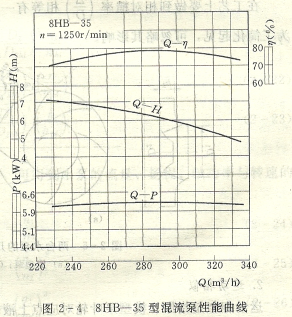

如圖2 -2-�2-4所示,它們分別為12Sh-6型離心泵�100ZLQ-10型軸流泵�8HB-35型混流泵的實驗性能曲線�

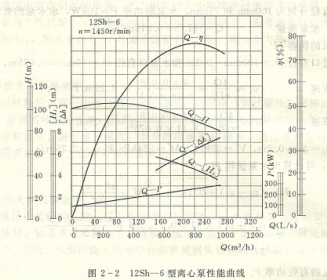

�2 - 2 12Sh--6型單級雙吸離心泵性能曲線
 |
SH� |
單級雙吸離心� |
雙吸離心泵是永嘉縣泉達泵閥制造有限公司依靠國內外先進技術在單級離心泵的基礎上改進的雙吸離心�。SH型單級雙吸離心泵廠家 |
從圖中可以看出三種水泵的Q- H曲線都是下降的曲�,即揚程隨著流量的增加而逐漸減小。相應于水泵最高效率點的各參數,即為水泵銘牌上列出的數�。在該點左右一定范圍內,屬于效率較高的區段,在水泵樣本或說明書中,用兩條豎的波形線標�,稱為水泵的高效率段,又稱水泵的高效區�
離心泵的Q- H曲線下降較平�,當Q為零時,揚程最�。軸流泵的Q-H曲線下作區域.而且許多軸流泵在其設計流量的40%�60%時出現拐點,這是一段不穩定的工作區�,運行時應避開這一區�。當流量為零時,揚程為最大�,約為額定揚程的兩��
混流泵的 Q- H曲線介于離心泵與軸流泵之間�
�、O-P水泵性能曲線
離心泵的Q- P曲線是一條上升的曲線,即軸功率隨流量的增加而增�。當流量為零時,軸功率最�,約為設計軸功率�30%。軸流泵的Q-P曲線是一條下降的曲線,即軸功率隨流量的增大而減�。當流量為零時,軸功率最大。在小流量區,Q-P曲線也出現拐�?;炝鞅玫�—P曲線比較平坦,當流量變化�,軸功率變化較小�

從軸功率隨流量變化的特點可知,離心泵應閉閥啟動,以減小動力機啟動負載。軸流泵則應開閥啟動,一般在軸流泵出水管路上不允許安裝閘閥�
�、Q-η水泵性能曲線
三種水泵Q-η曲線的變化趨勢都是從最高效率點向兩側下�。離心泵的效率曲線變化比較平�,高效區范圍較寬,使用范圍較�。軸流水泵的效率曲線變化較陡,高效區范圍較窄,使用范圍較�?;炝�?br />
的效率曲線介于離心泵和軸流泵之間�
四、Q-H,或Q-(NPSH�,水泵性能曲線
Q-H?;騋-(NPSH�,是表符水泵吸水性能的兩條曲線,但兩者的變化規律不同,前者是一條下降的曲線;后者對于軸流泵在對應于最高效率點處是具有最小值的曲線�

以上便是泉達為您提供的看水泵性能曲線圖方�,供您參�� |
